オリジナルパーツマニュアル

MCB／Stellantis CMP2／フロント

ボディに直接装着することで、内蔵されたスプリング機構によりボディ変形荷重と同等の反力を発生し、変形を抑制。摩擦機構の減衰力により不快な振動を吸収します。ハンドリング性能の向上と、良質な乗り心地を実現するチューニングパーツです。

注意事項
・本製品取り付け後、ガタツキがないことを確認してください。
・車両部品の脱着は、必ず最新のメーカーの整備書を確認しながら行ってください。
・注意に従わない場合に発生した事故、その他については責任を負いかねますのでご了承ください。

品番

RP-MCBCMP2-001F

適合モデル

FIAT600シリーズ、Alfa Romeo Juniorシリーズ、他

構成部品

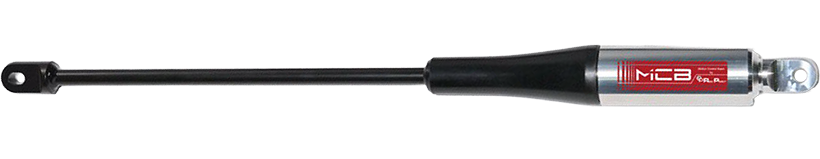

MCB本体／1本

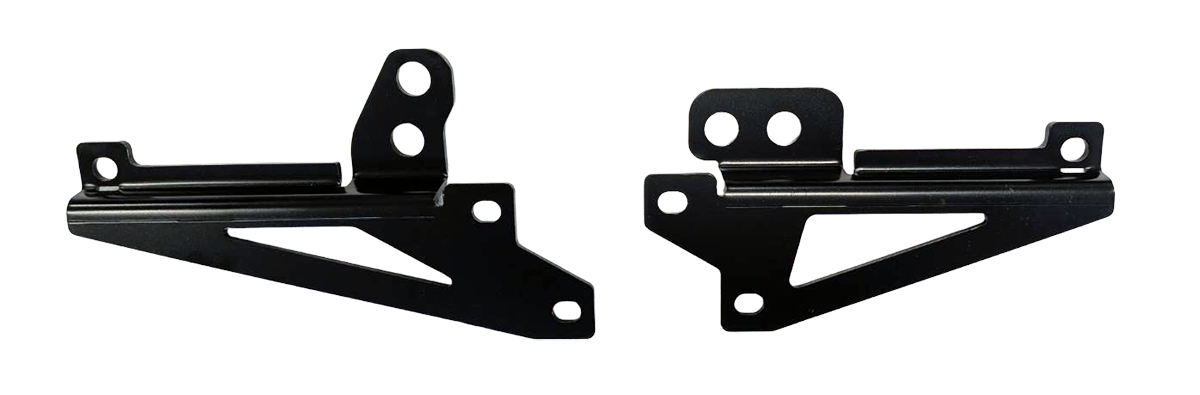

右ブラケット／1個
左ブラケット／1個
フランジボルト（M6）／2個

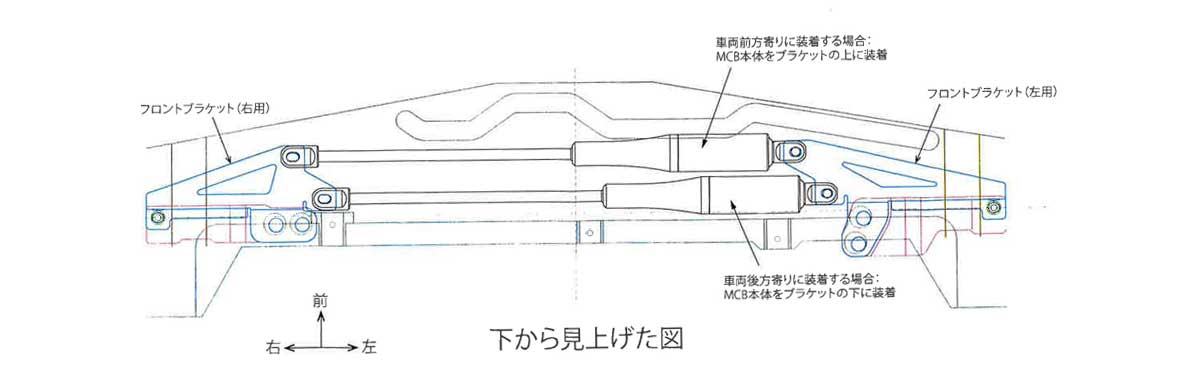

MCB本体の取付構成

お好みによりMCBの装着位置を変えられるよう、ブラケットにはボルト固定穴を2箇所設けています。

フロントブラケットの取付

（１）フロントバンパー取り外し（※）

エンジンが完全に冷えた状態で、フロントバンパーを取り外してください。
※バンパーを取り外さず作業を行うことも可能です。

【注意】車両部品を脱着の際は、最新のメーカーの整備書に従って実施してください。

（２）フロントブラケット装着

車両に装着されているボルトをいったん外します。
車両に装着されているボルトを使って、フロントブラケットを写真のように装着してください。

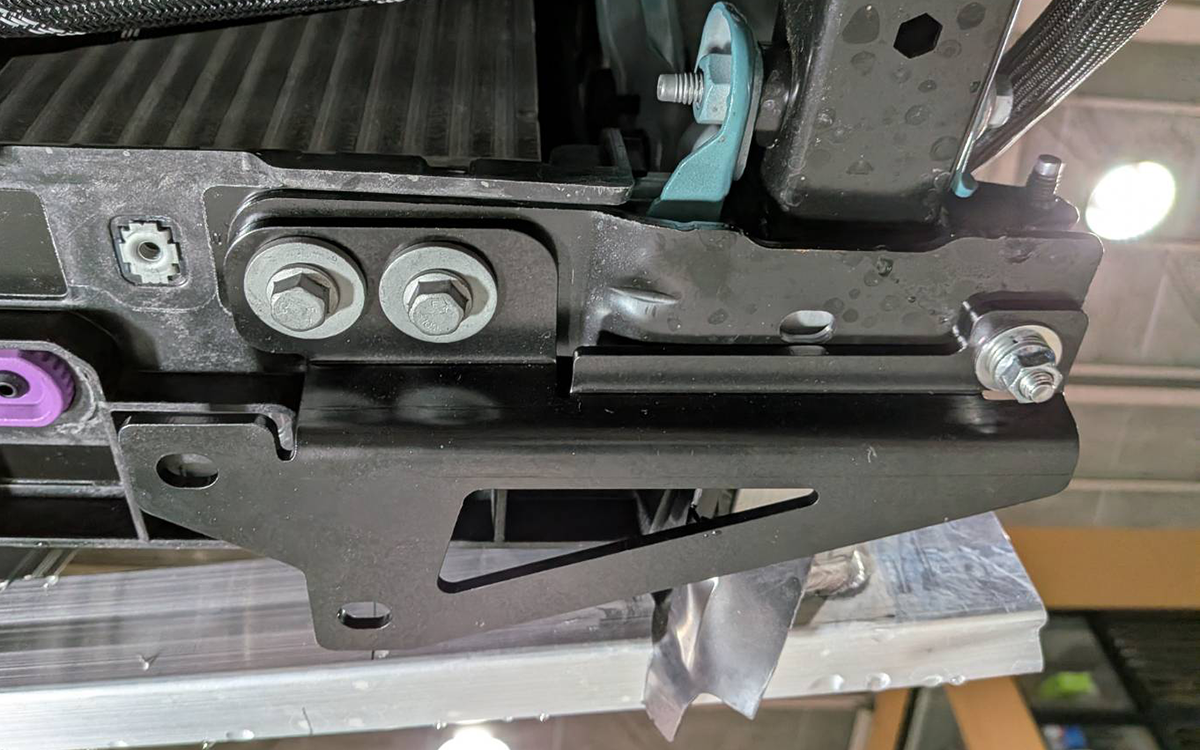

右ブラケット（車両右）

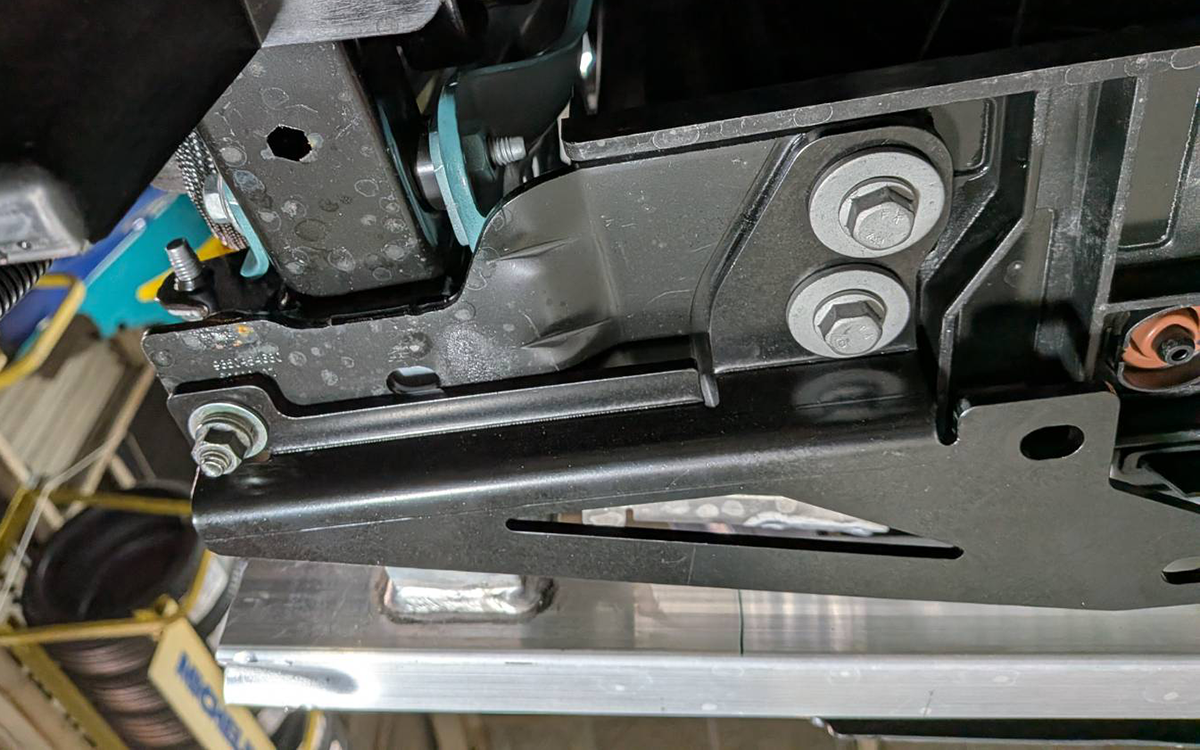

左ブラケット（車両左）

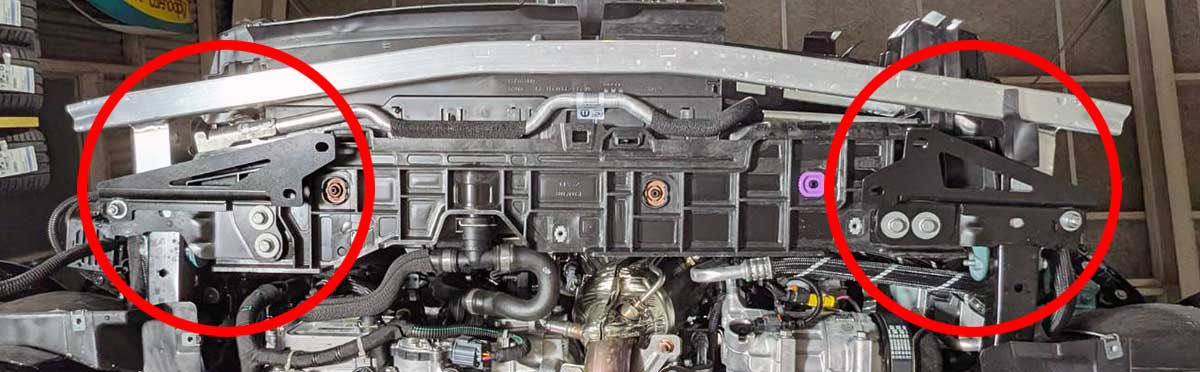

このように装着します。

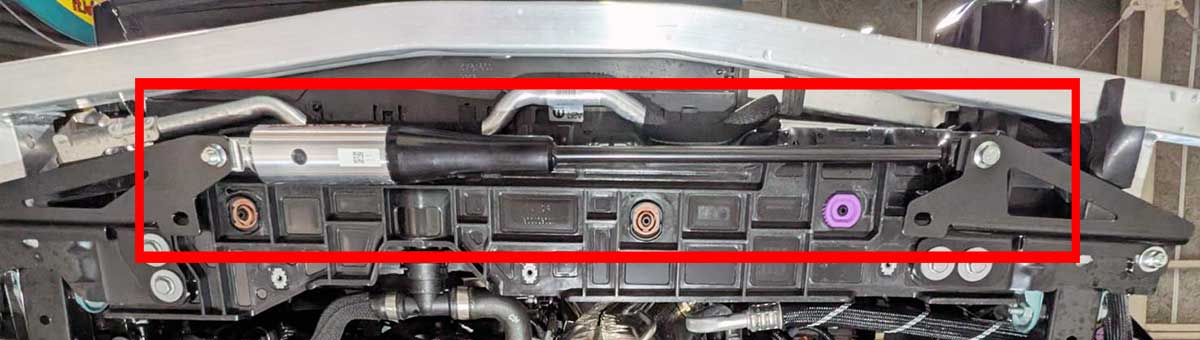

（３）MCB装着

付属のフランジボルトを使って、MCB本体をフロントブラケットに取り付けてください。

締付けトルク：55Nm程度(5.6kgf-m)
MCBの取付ボルトは、車両を接地させ、必ず1G状態で締め付けを行なってください。

（４）フロントバンパー装着

フロントバンパーを装着してください。
