LSDのセットアップとシム厚の調整

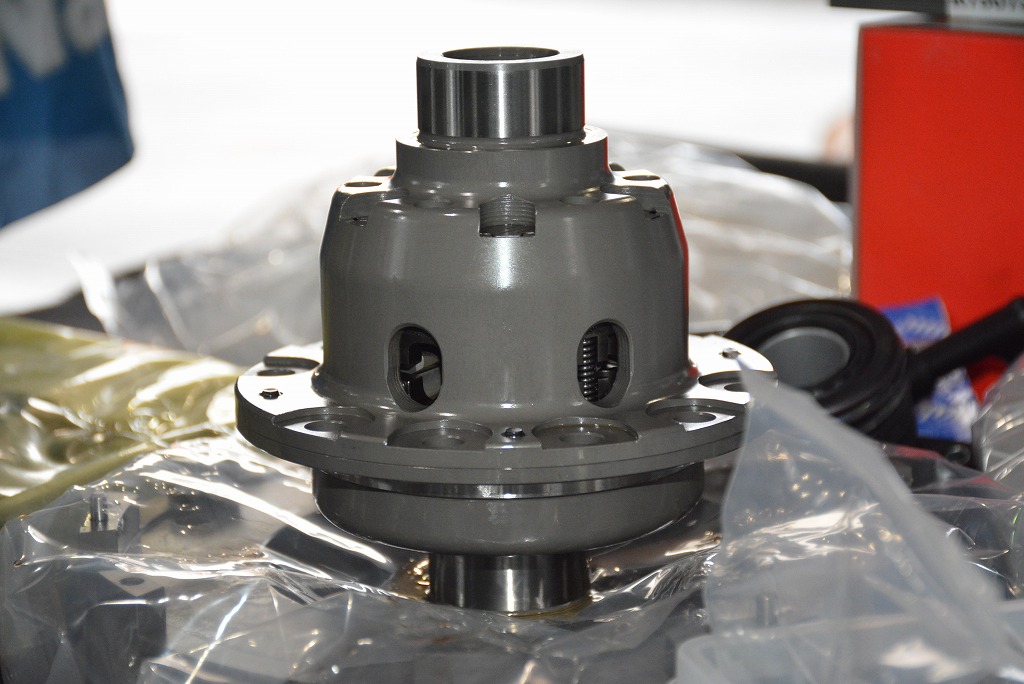

LSD組付け進行中のアバルト695です。

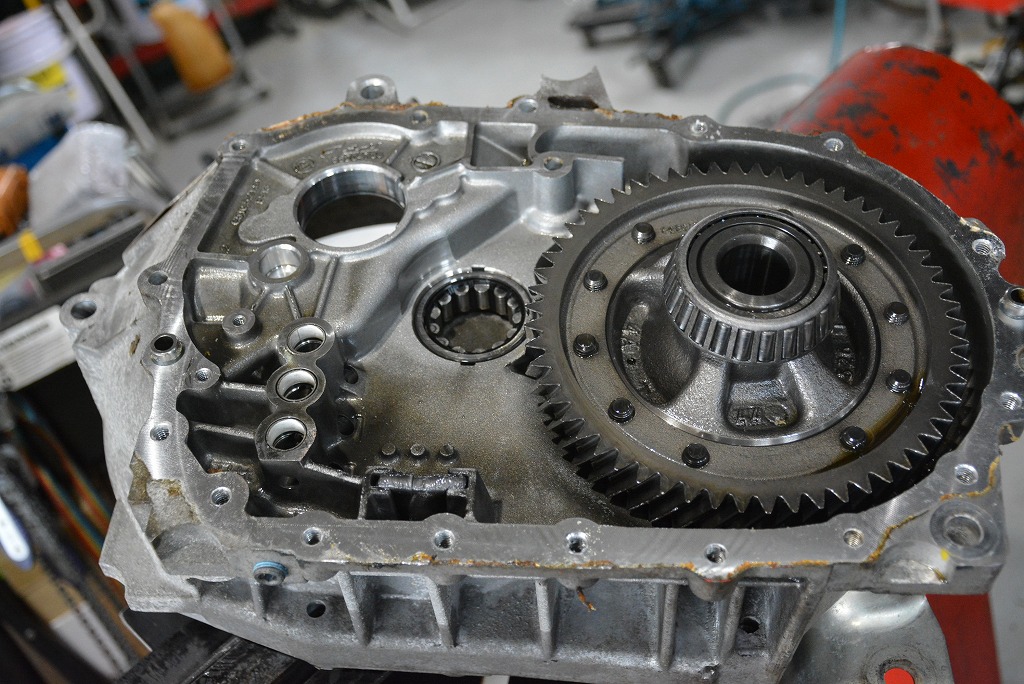

ミッションオイルの汚れがよく分かる画像です。
鉄粉を除去するマグネットにはしっかりと鉄粉が吸着されていました。
LSDの組付け時に最重要となるのが、プリロードの測定と、シム厚の選定です。
取り外したシムが再使用可能であることは、可能性としてはゼロであり、かならずと言って良い程別のシムが必要となります。

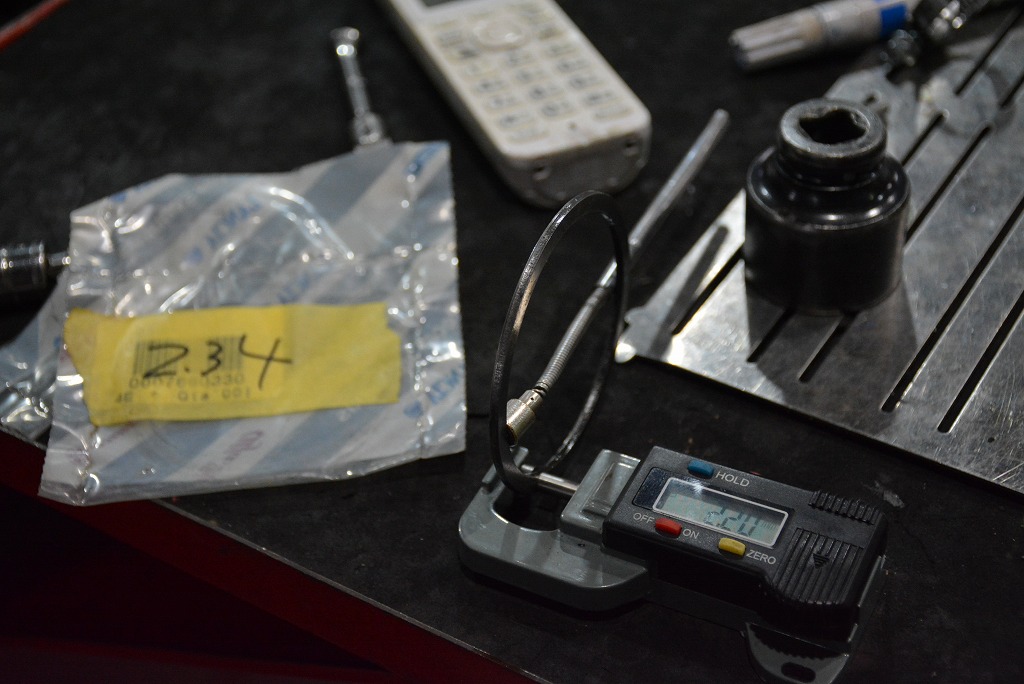

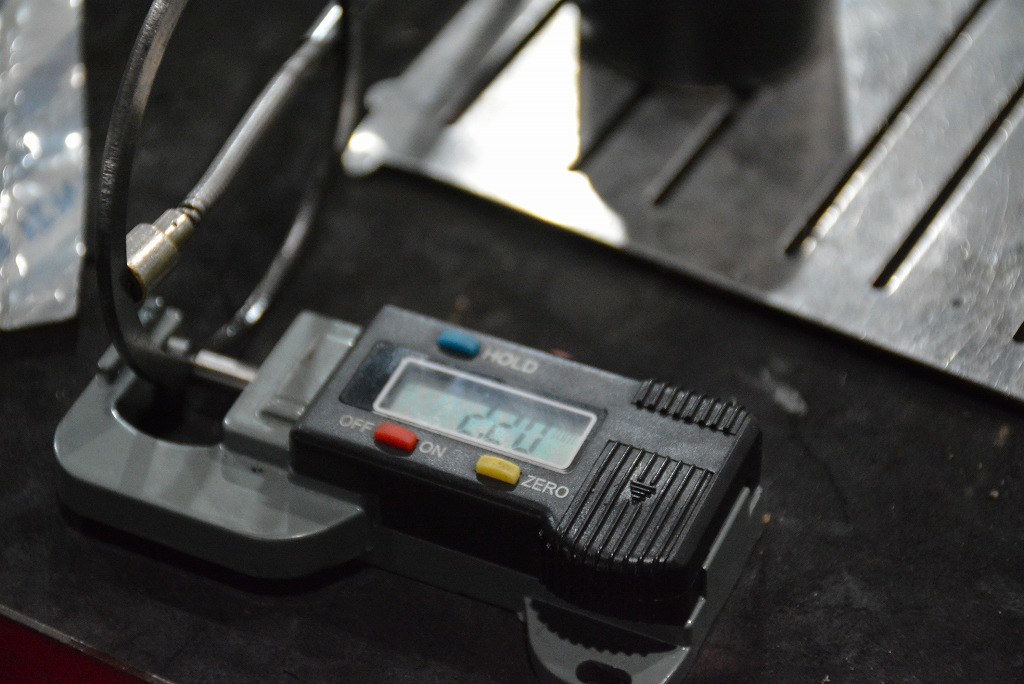

今回は 2.2mmのシムを2.34mmのシムへと変更しました。
イニシャルトルクを測定する際に使用するアダプタ。
これがプリロード測定の際にも使用可能です。
不要となったドライブシャフトを切断し、そこにボックスレンチを掛けられるように作成した物です。

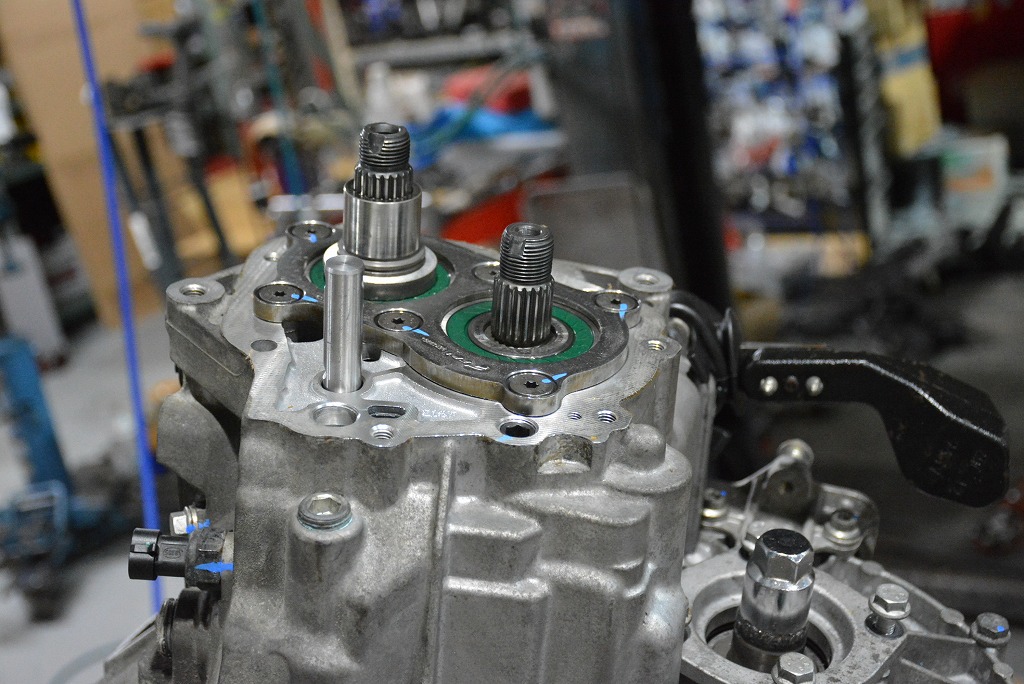

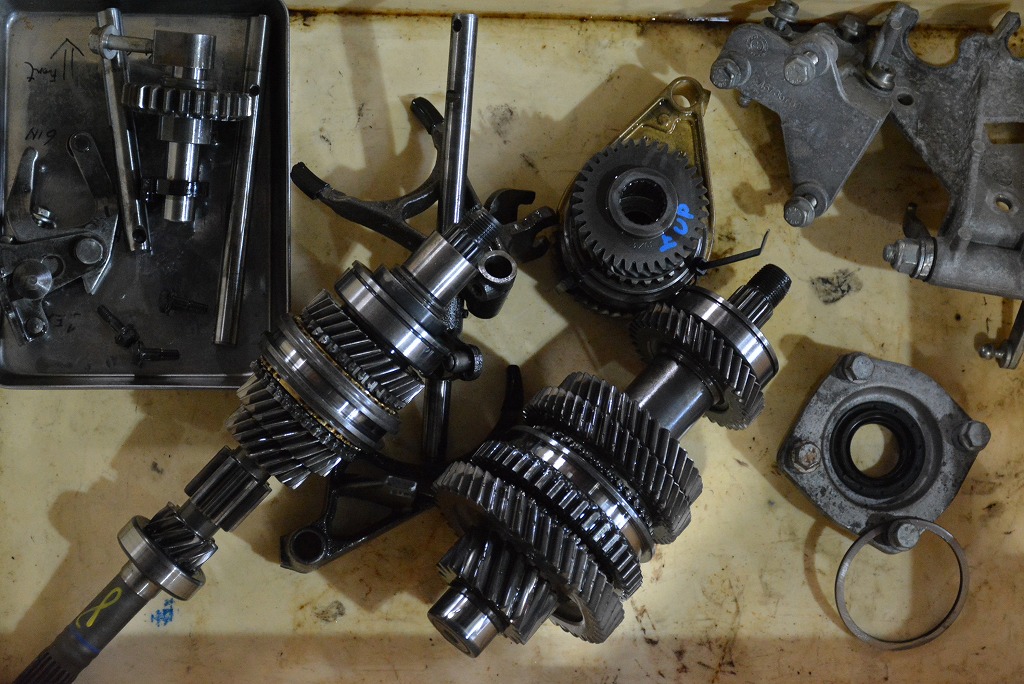

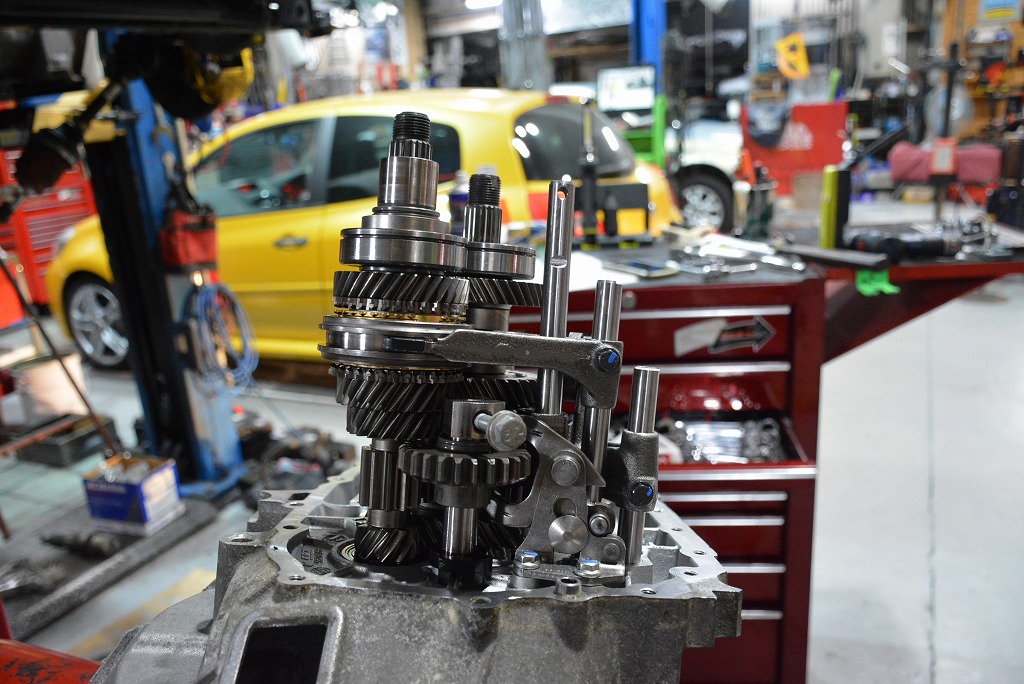

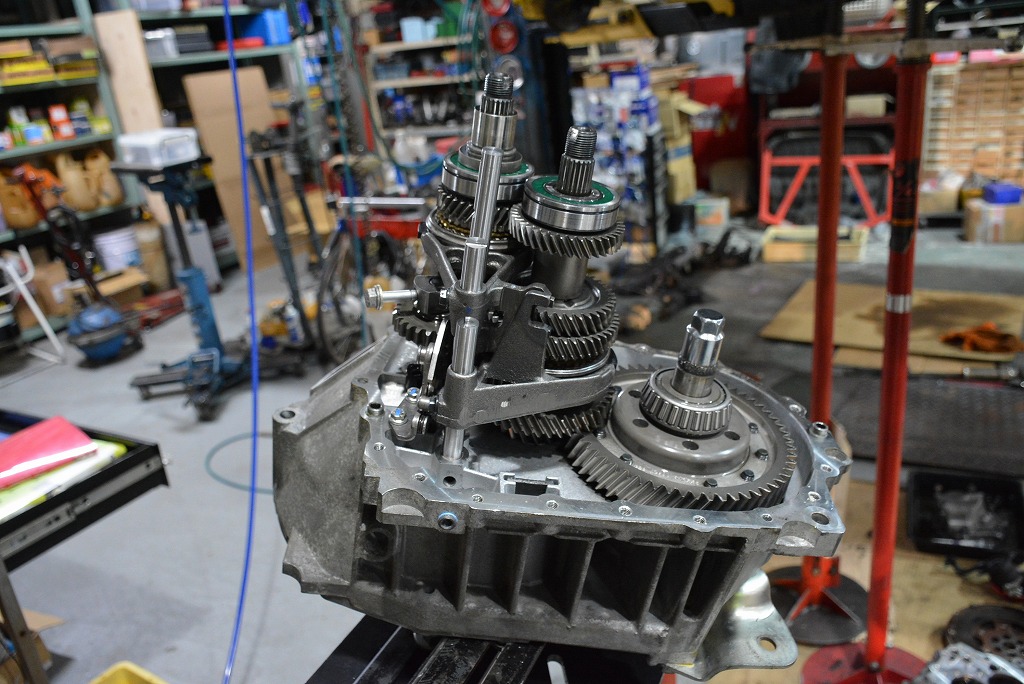

各部の組み上げを進め、トランスミッション本体の完成となります。
この後、フライホイールの交換・ミッション搭載を行いながら作業を進めてまいります。
Written by Hashimoto
