フィアット500 ツインエアー デュアロジック系の整備開始

52F99781-703E-4EA8-B62A-2969EA155144
500ツインエアーもクラッチ周りの作業が始まりました。走行距離は7万キロ台半ばの個体です。当社では初めて見させていただきます。点検、見積もりから開始し、打ち合わせの結果作業のご依頼を頂きました。

BD0FDF2D-6467-495C-B492-37BDCE785C0F

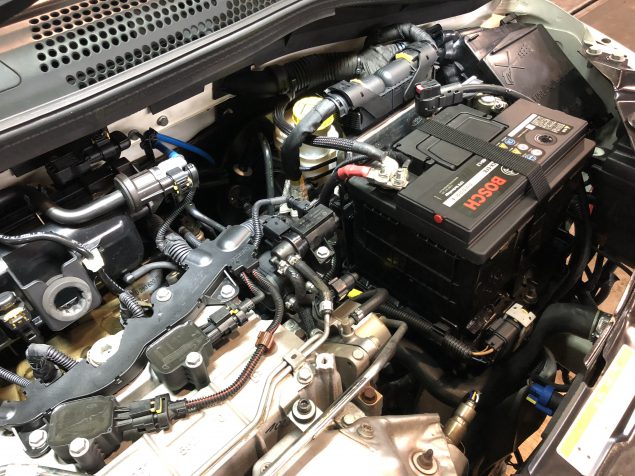

クラッチの他にも冷却系統の整備やステージ1メンテナンス、フロントのダンパー交換も合わせて進めます。

AD9D9E81-12F7-4718-8E38-2ABF6008E9847928D522-405E-436B-A9B3-C53BDB93522B

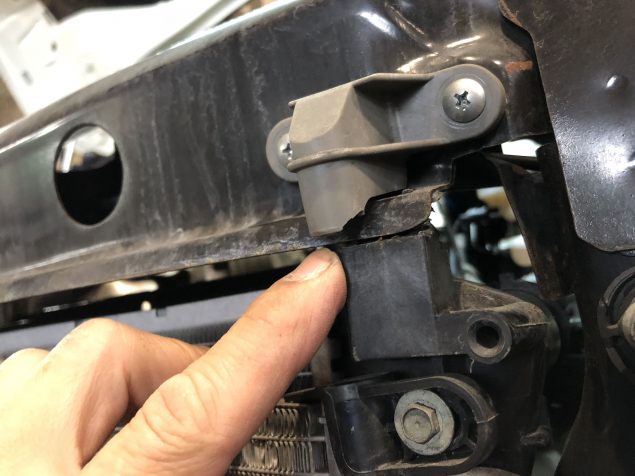

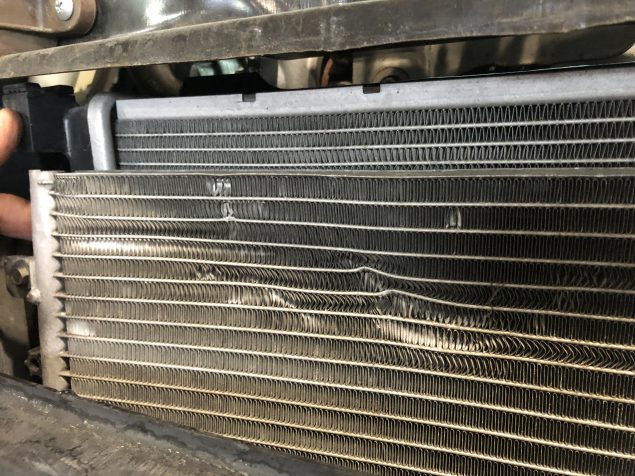

分解中に目に止まったのが、過去に起きた問題なのか分かりませんが、クーラーコンデンサーの損傷ダメージと、ラジエターを支えるブラケットの破損です。おそらく同一タイミングで起きた事だと思いますが、外傷のダメージが無いのでどんな事が起きて、このようになったのかが推測しずらい状況です。

コンデンサーのガス漏れは無いので、ラジエターブラケットのみ修理する事にしました。

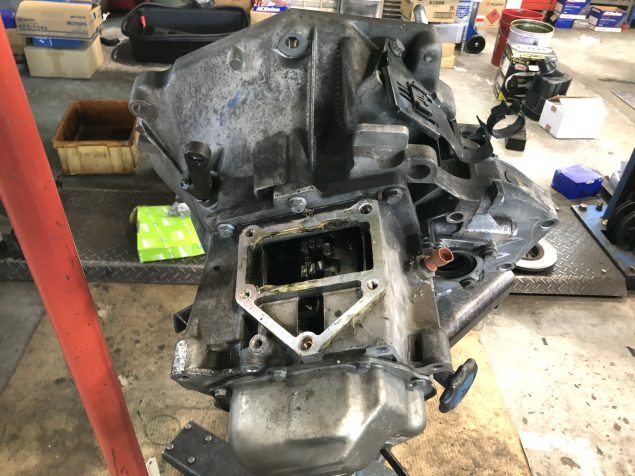

38B747C2-BD2C-456D-AA84-F22ABF5C7004

トランスミッションを取り外し、エンジン側を見てみると。

3D672365-859D-471B-989A-6A3518127718

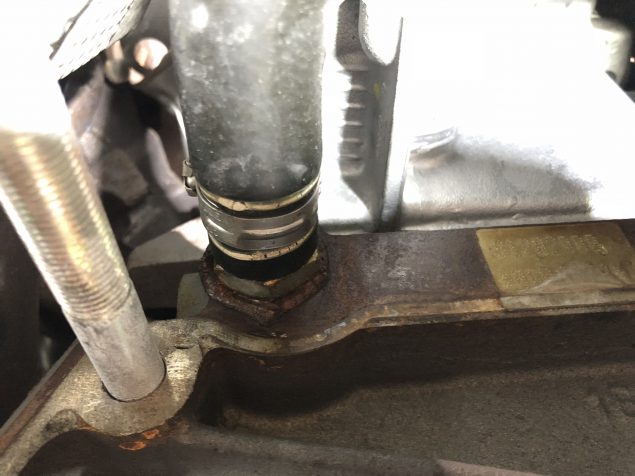

エンジンブロックにねじ込まれている冷却ラインの取り出し口の周囲の赤色が気になりました。水漏れの結晶化か、ロックタイトのようなネジロック剤だと思いますが、後からの手直しは作業性が悪そうなためこの機会に取り外して確認と修正も行います。

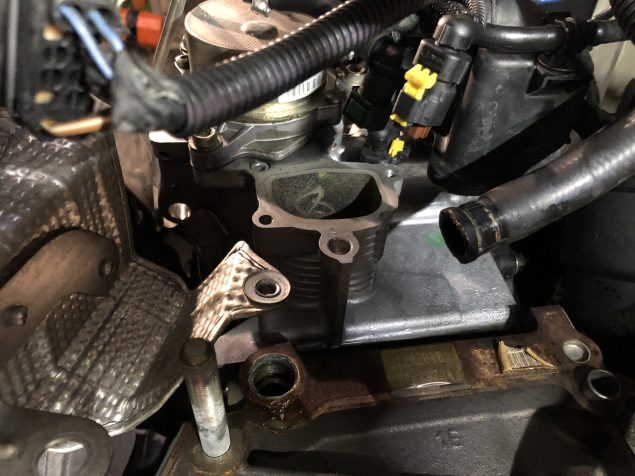

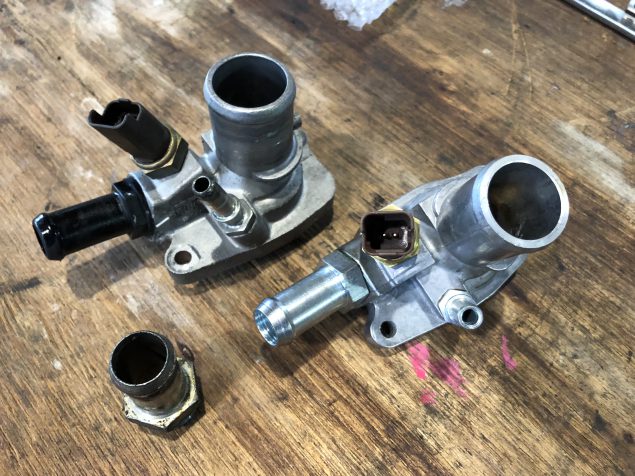

サーモスタットを対策品に交換するのもこのタイミングがベスト!12C35439-B4AC-4727-97C2-32591F8A4A84D3B23F3B-398A-4FD7-8AD3-F1F8690AF685
今では知れ渡ったのか、多方面から部品の注文も入っています。なのですが、私たちはパーツ屋ではありません。整備屋です。あまり通販は得意ではありませんので、サイト内に買い物かごなどはございません。その点をご理解下さい。当社の取り扱いパーツを欲しい方は お問い合わせフォームに入力の上、送信してください。

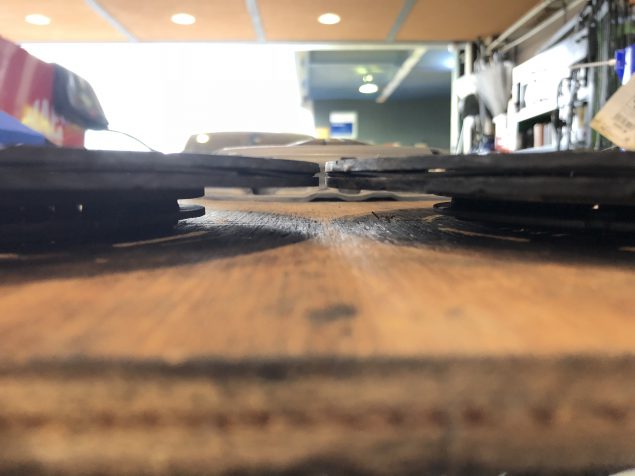

クラッチの残量は激し過ぎるという程ではなく、程よい交換時期です。予防的に交換するならばこの位での交換がベストです。AA6A44A1-3A68-4A6F-9D43-EAC71B7427A2
デュアロジックシステムと上手に付き合っていくには、定期的な診断と調整が不可欠です。クラッチ操作がヘタな装置に育ってしまった場合、ディスクの消耗が早くなります。

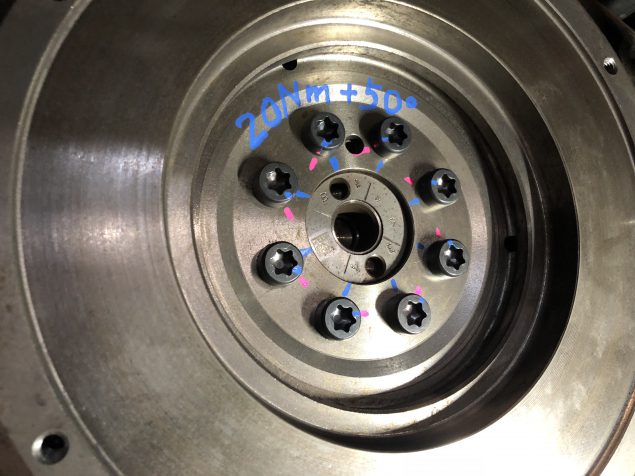

小排気量のわりに固定本数の多い、フライホイールボルトはやはりトルクと角度締めを行います。
FB836030-FE81-4864-B127-3B1CBFDE7886

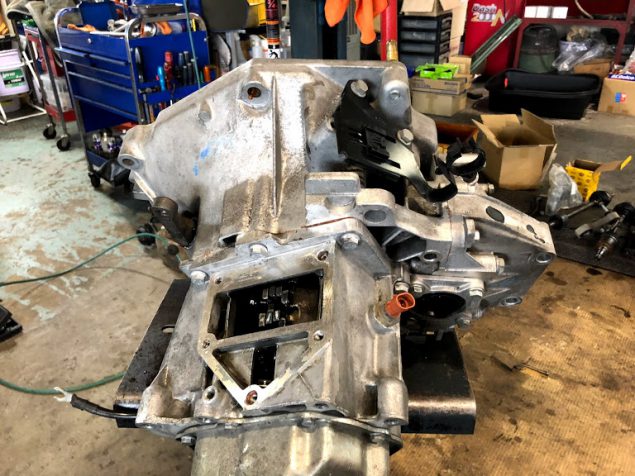

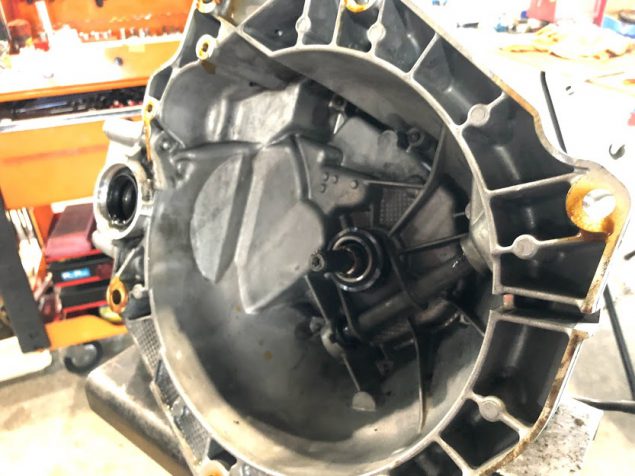

トランスミッション側の消耗部品の組み換えと、洗浄を終え搭載を待つ状態となりました。
IMG_7220 IMG_7219

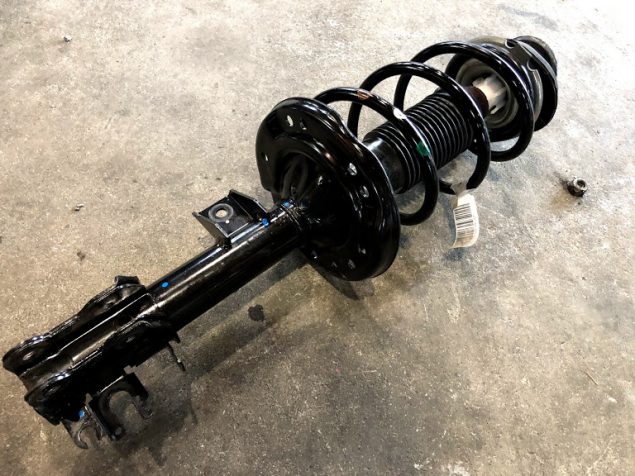

最初の診断時に異常の見つかっていたフロントショックアブソーバも交換です。
IMG_7202

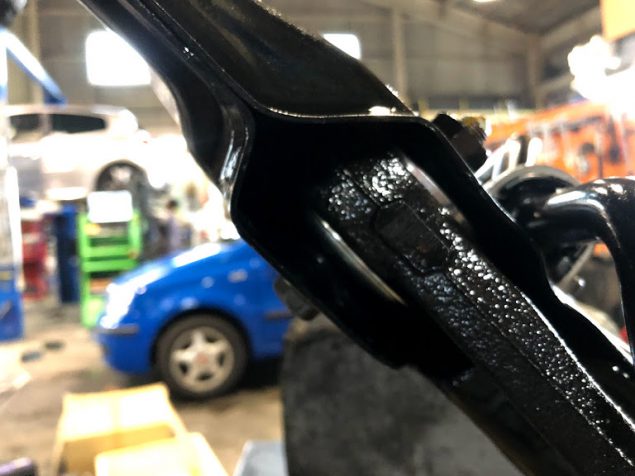

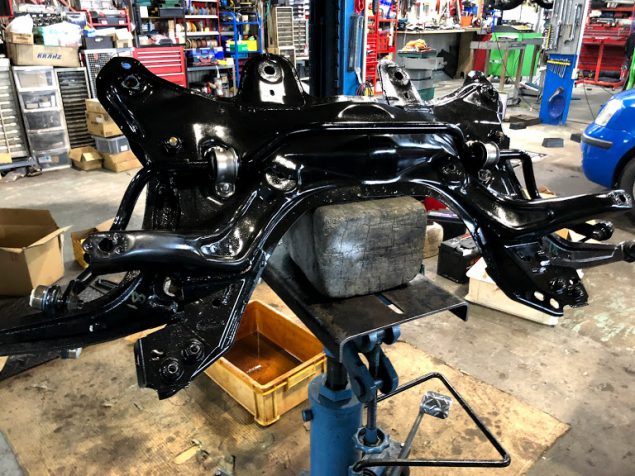

サブフレーム側は、ロワアームブッシュの交換を行いました。
IMG_7226 IMG_7227
SessAロワアームブッシュは、ノーマル車高の車にも、ガチガチに固めた硬派な車にも非常に相性が良く好評を得ている商品です。

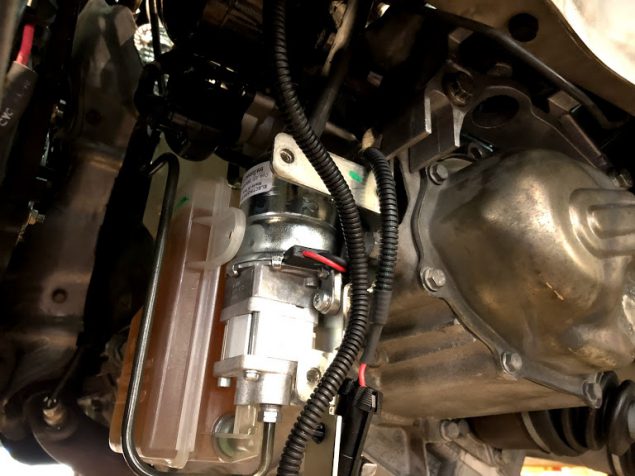

アクチュエータ本体も交換を行いました。
IMG_7224
ユニットはどんどん新しいものに改良されている様です。信頼性が上がっているという事ですね。

この後、バンパーレスの状態でアライメント作業を行い、その後各部の組み付け・試運転・調整を行っていきます。
