プジョー306 シリンダヘッドのオーバーホール進行中

ヘッドガスケット付近に問題発生の306S16 シリンダヘッドが車輌から降りました。
RIMG4285 RIMG4286

一通りの分解・洗浄を終え、平面部を点検してみると、気になる箇所が数点見つかっています。
RIMG4290

オイルプレッシャーラインと、ウォータージェケットの間
ガスケット側に、この間で液体が流れた痕跡を確認しました。
RIMG4291

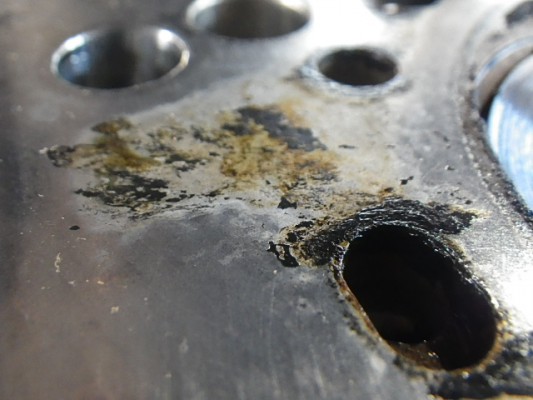

1番シリンダと2番シリンダの間のこの微妙な感じ
吹き抜け寸前の一歩手前です。
RIMG4292

1番シリンダのガスケット周囲は他にも吹き抜け?を思わせる状況が数点。
RIMG4293
ここも、当りが微妙な状態です。

ここも同じく。
RIMG4294

ヘッド平面の歪みからくる、燃焼室周囲一帯の面圧不良でしょうか。

歪みは入念にチェックをしながら、機械加工で修正を行います。
この機会なので、バルブシートやフェースも加工で整え、シャキッとしたヘッドを組み上げます。

お待たせしていますお客様、もう暫くお待ち下さい。
